Canvas 绘图

CustomPaint组件

构造

class CustomPaint extends SingleChildRenderObjectWidget {
  /// Creates a widget that delegates its painting.
  const CustomPaint({
    super.key,
    this.painter,
    this.foregroundPainter,
    this.size = Size.zero,
    this.isComplex = false,
    this.willChange = false,
    super.child,
  })

painter:绘制的对象，是一个CustomPainter。它的绘制是在child之前。如果设置了child，该painter绘制的内容会被覆盖。
foregroundPainter:绘制的对象，是一个CustomPainter。它的绘制是在child之后。如果设置了child，该painter绘制的内容会覆盖child。
size: 画板大小，如果定义了child，则会以child的尺寸为准
isComplex: 默认值是false，定义绘制内容是否复杂，如果为true，会对canvas的绘制进行一些必要的缓存来优化性能
willChange: 默认值是false，配合isComplex使用，控制组件是否在下一帧需要重绘
child: 子节点，可以不设置

CustomPainter 组件

CustomPainter是一个抽象类，其构造函数如下

const CustomPainter({ Listenable? repaint })

repaint: 是一个Listenable，一般用于动画时，传入一个监听来控制canvas组件的重绘
void paint(Canvas canvas, Size size)

这个是我们定义painter时必须实现的方法，其中canvas就是提供出我们绘制的核心，size是告诉我们画板的大小（通过CustomPaint的size或者child确定）

bool shouldRepaint(covariant CustomPainter oldDelegate)

返回 true 才会进行重绘，否则就只会绘制一次。你可以通过一些条件判断来决定是否每次绘制，这样能够节约系统资源。(注：有时候不管这里返回的是false还是true，外面的变化也能导致重新绘制，这里为什么是这样，后面的文章会给出解释)

Paint

Paint画笔

isAntiAlias: 是否抗锯齿
color: 画笔颜色
strokeWidth: 画笔宽度
style: 样式
- PaintingStyle.fill 默认填充
- PaintingStyle.stroke 线
strokeCap: 定义画笔端点形状
- StrokeCap.butt 无形状(默认)
- StrokeCap.round 圆形
- StrokeCap.square 正方形
strokeJoin: 定义线段交接时的形状
- StrokeJoin.miter 默认，当两条线段夹角小于30°时，StrokeJoin.miter将会变成StrokeJoin.bevel 夹角的形状为尖角
- StrokeJoin.bevel 夹角的形状是平的
- StrokeJoin.round 夹角的形状为圆的
strokeMiterLimit: 当strokeJoin为StrokeJoin.miter时且style为PaintingStyle.stroke有效，用来设置连接线的长度，一般可用strokeJoin来替换
imageFilter: 设置模糊度
- ImageFilter.blur({double sigmaX = 0.0, double sigmaY = 0.0, TileMode tileMode = TileMode.clamp}): sigmaX与sigmaY在0~10之间，数值越大越模糊
- ImageFilter.matrix 使用matrix来创建模糊度
- ImageFilter.compose 组合两个ImageFilter
invertColors: 反转画笔颜色（跟设置的color有关）
blendMode: 混合模式，两个形状混合时使用的模式，具体可参考blendMode，默认为BlendMode.srcOver
shader: 着色器
maskFilter: 模糊蒙版滤镜，比如绘制一些阴影效果或者艺术字等
filterQuality: 设置滤镜（如maskFilter或者image）的质量
colorFilter: 彩色矩阵滤色器，可以通过设置此属性改变画笔颜色如黑白色

Path

方法名	作用
moveTo	将路径起始点移动到指定的位置
relativeMoveTo	相对于当前位置移动到
lineTo	从当前位置连接指定点
relativeLineTo	相对当前位置连接到
arcTo	曲线
conicTo	贝塞尔曲线
add**	添加其他图形，如addArc，在路径是添加圆弧
contains	路径上是否包括某点
transfor	给路径做matrix4变换
combine	结合两个路径
close	关闭路径，连接路径的起始点
reset	重置路径，恢复到默认状态

Path路径api 详解

void moveTo(double x, double y)

设置画笔开始的位置

external void relativeLineTo(double dx, double dy)

与lineTo类似，不过传入的是相对于上一个点为原点的位置，比如上一个点是在(100,100)，传入的是(150,150)，如果用lineTo要达到同样效果应该传入(250,250)。

lineTo

绘制的下一个位置，传入的是相对于坐标系的具体位置，会按照代码顺序进行移动绘制

void arcTo(Rect rect, double startAngle, double sweepAngle, bool forceMoveTo)

此方法同drawArc类似，前三个参数都一样，最后一个参数表示是否跟path之前的绘制（如通过lineTo绘制的线段）相连，false表示连接，true表示不相连。

void quadraticBezierTo(double x1, double y1, double x2, double y2)

var path = Path();
path.moveTo(50, 500);
path.quadraticBezierTo(100, 300, 350, 300);
canvas.drawPath(path1, paint);

void conicTo(double x1, double y1, double x2, double y2, double w)

同样也是绘制二阶贝塞尔曲线，但是同quadraticBezierTo相比，它多了一个参数w，用于控制曲线的弧度。当 w < 1 时，曲线弧度更小；w = 1 时同quadraticBezierTo效果一样；w > 1 时，弧度更大

void cubicTo(double x1, double y1, double x2, double y2, double x3, double y3)

三阶贝塞尔曲线相比二阶贝塞尔曲线只是多了一个点

addRect(Rect.fromLTRB(50, 50, 350, 350));

绘制一个矩形区域

addRRect

绘制一个带圆角的矩形

RRect rRect = RRect.fromLTRBR(100, 100, 350, 350, Radius.circular(30));
path.addRRect(rRect);

addArc

绘制一个圆弧

Path path = new Path();
// 画一个矩形区域
Rect rect = Rect.fromCircle(
    center: Offset(size.width / 2, size.height / 2), radius: 100);
canvas.drawRect(rect, paint);
// 在矩形区域画圆弧
path.addArc(rect, 90 * (pi / 180), 90 * (pi / 180));
paint.color = Colors.red;
canvas.drawPath(path, paint);

addOval

绘制一个椭圆

Rect pRect = Rect.fromLTRB(50, 150, 400, 350);
path.addOval(pRect);
canvas.drawPath(path, paint);

void addPolygon(List points, bool close)

通过点绘制线段 point: 传入多个点的位置 close: 为true时最后一个点会和第一个点相连

Path path = new Path();
path.addPolygon([
      Offset(100, 100),
      Offset(250, 180),
      Offset(200, 300),
    ], false);
canvas.drawPath(path, paint);

PathMetrics computeMetrics({bool forceClosed = false})

computeMetrics方法用于返回一个之前绘制的路径的一份快照。当我们使用moveTo、lineTo、arcTo、conicTo等绘制路径时，可以使用此来实现只绘制其中一部分。

var path = Path();
path.moveTo(50, 500);
path.cubicTo(50, 200, 300, 400, 350, 150);
// 将完整绘制图形置为红色
paint.color = Colors.red;
canvas.drawPath(path, paint);
ui.PathMetrics pathMetrics = path.computeMetrics();
// 绘制一半
var progress = 0.5;
// 将颜色更改为紫色用于区分
paint.color = Colors.deepPurple;
for (ui.PathMetric pathMetric in pathMetrics) {
  Path extractPath = pathMetric.extractPath(
    0.0,
    pathMetric.length * progress,
  );
  canvas.drawPath(extractPath, paint);
}

void extendWithPath(Path path, Offset offset, {Float64List matrix4})

用于复制一份之前绘制的路径并平移offset的位置，原路径会和新路径连接。matrix4是对新路径进行一个4D矩阵处理。

var path = Path();
path.moveTo(50, 500);
// 绘制一个三阶贝塞尔曲线
path.cubicTo(50, 200, 300, 400, 350, 150);
// 处理
path.extendWithPath(path, Offset(50, 30),
    matrix4: Float64List.fromList(
        [1, 0, 0, 0, .1, 1, 0, 0, 0, 0, 1, 0, 0, 0, 0, 2]));
canvas.drawPath(path, paint);

Path shift(Offset offset)

可用于复制之前绘制的路径并平移offset位置，返回Path。与extendWithPath不同的是，此方法仅仅是复制路径，不会跟原路径相连。

var path = Path();
path.moveTo(50, 500);
path.cubicTo(50, 200, 300, 400, 350, 150);

// 原始图形为红色
paint.color = Colors.red;
canvas.drawPath(path, paint);
// 复制原路径并平移
var path2 = path.shift(Offset(50,20));
paint.color = Colors.yellow;
canvas.drawPath(path2, paint);

void close()

用于将路径起点与终点连接起来

void drawShadow(Path path, Color color, double elevation, bool transparentOccluder)

绘制阴影 path 绘制阴影的路径, color 绘制阴影的颜色, elevation 绘制阴影的范围, transparentOccluder 是否填充path

var path = Path()
  ..moveTo(50.0, 50.0)
  ..lineTo(300.0, 50.0)
  ..lineTo(300.0, 200.0)
  ..lineTo(50.0, 200.0)
  ..close();
canvas.drawShadow(path, Colors.blue, 3, false);
// 向下平移到200 elevation设置为10
canvas.drawShadow(path.shift(Offset(0, 200)), Colors.blue, 10, false);
// 向下移动到400 transparentOccluder设置为true效果
canvas.drawShadow(path.shift(Offset(0, 400)), Colors.blue, 10, true);

void drawCircle(Offset c, double radius, Paint paint)

绘制圆 c 绘制的圆心位置 radius 绘制圆半径

canvas.drawCircle(Offset(200,200), 100, paint);

void drawDRRect(RRect outer, RRect inner, Paint paint)

outer 外部形状，由一个RRect构成（为啥是RRect，因为RRect几乎涵盖了所有的闭合形状，如矩形、正方形、圆角矩形、椭圆、圆） inner 内部形状

// 画个圆角矩形
RRect rrect = RRect.fromRectXY(
    Rect.fromCircle(center: Offset(200, 200), radius: 150), 20.0, 40.0);
// 画个圆
RRect rrect1 = new RRect.fromRectXY(
    Rect.fromCircle(center: Offset(200, 200), radius: 80), 100.0, 100.0);
canvas.drawDRRect(rrect, rrect1, paint);

Canvas

Canvas详解

save()

操作会保存此前的所有绘制内容和 Canvas 状态。

restore()

在调用 save() 或者 saveLayer() 必须调用 restore() 来合成，否则 Flutter 会抛出异常。值得注意的是，每一个 save() 或者 saveLayer() 都必须有一个对应的 restore()。

saveLayer()

saveLayer() 在大多数情况下看起来和 save() 的效果是差不多的。不同的是 saveLayer() 会创建一个新的图层。在 saveLayer() 到 restore() 之间的操作，是在新的图层上进行的，虽然最终它们还是会合成到一起。rect Rect，用于设置新图层的范围区域。你的绘制操作只有在这个区域内才会有效，超过这个区域的部分会被忽略

translate()

平移

scale()

用于将画布进行缩放

rotate()

画布的旋转

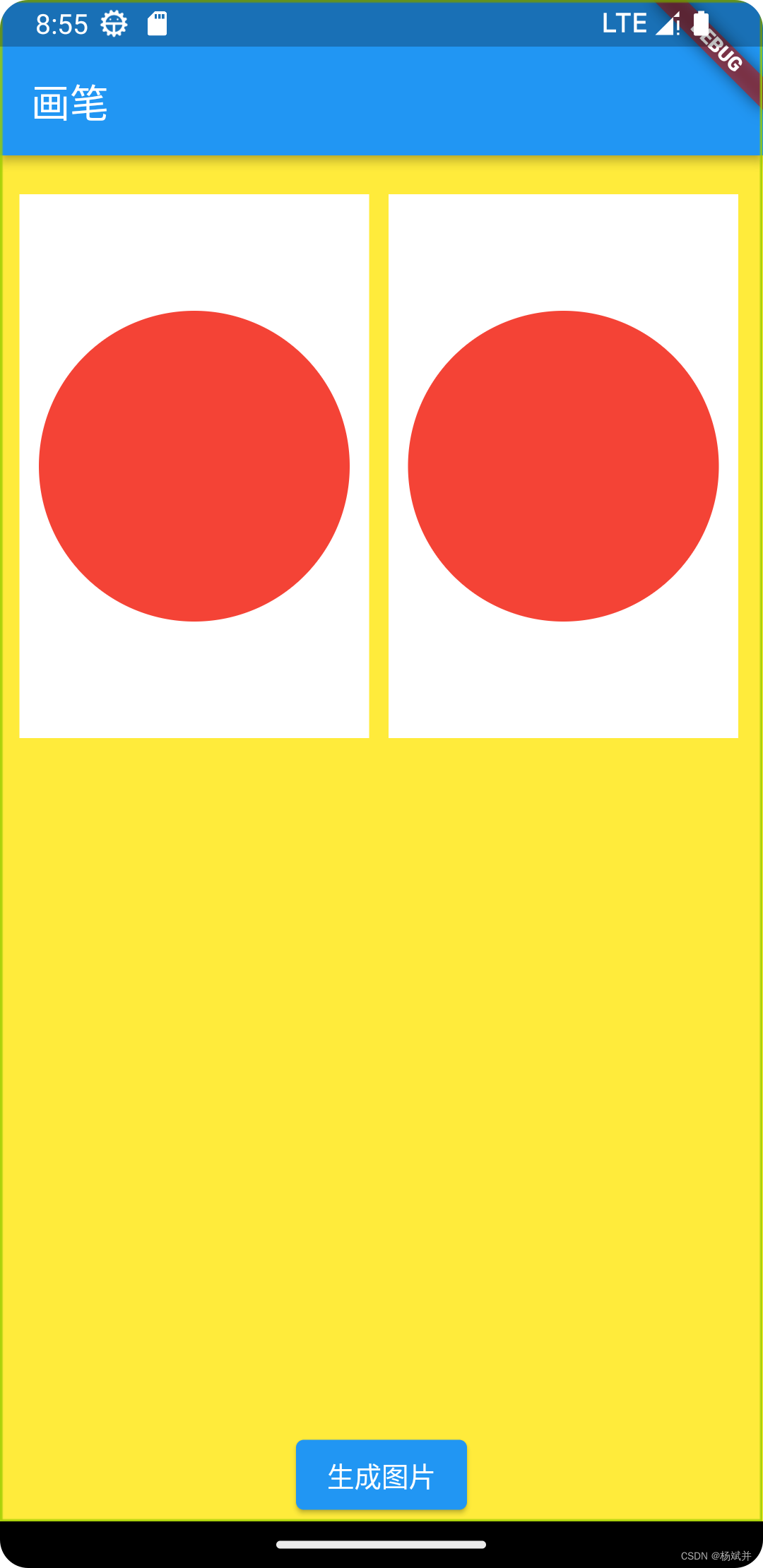

void drawPicture(Picture picture)

将Picture 绘制到画布上 Picture 对象通过 PictureRecorder 来生成

import 'package:flutter/material.dart';
import 'dart:ui';

class CustomImage extends StatefulWidget {
  const CustomImage({Key? key}) : super(key: key);

  @override
  State<CustomImage> createState() => _CustomImageState();
}

class _CustomImageState extends State<CustomImage> {
  Picture? picture;

  Future<Picture> _generatePicture() async {
    var p = PictureRecorder();
    var paint = Paint()
      ..isAntiAlias = true
      ..strokeWidth = 2
      ..style = PaintingStyle.fill
      ..strokeCap = StrokeCap.round
      ..color = Colors.red;

    var paintRect = Paint()
      ..isAntiAlias = true
      ..strokeWidth = 2
      ..style = PaintingStyle.fill
      ..strokeCap = StrokeCap.round
      ..color = Colors.white;

    var rect = const Rect.fromLTRB(10, 20, 190, 300);
    var canvas = Canvas(p, rect);
    canvas.drawRect(rect, paintRect);
    canvas.drawCircle(const Offset(100, 160), 80, paint);

    canvas.save();
    canvas.translate(190, 0);
    canvas.drawRect(rect, paintRect);
    canvas.drawCircle(const Offset(100, 160), 80, paint);

    // canvas.restore();
    // canvas.translate(0, 290);
    // canvas.drawRect(rect, paintRect);
    // canvas.drawCircle(const Offset(100, 160), 80, paint);
    //
    // canvas.save();
    // canvas.translate(190, 0);
    // canvas.drawRect(rect, paintRect);
    // canvas.drawCircle(const Offset(100, 160), 80, paint);

    var endRecording = p.endRecording();
    var f = Future.value(endRecording);
    return f;
  }

  @override
  Widget build(BuildContext context) {
    return CustomPaint(
      foregroundPainter: ImagePainter(picture: picture),
      child: Container(
        color: Colors.yellow,
        child: Align(
          alignment: Alignment.bottomCenter,
          child: ElevatedButton(
            onPressed: () {
              var generatePicture = _generatePicture();
              generatePicture.then((value) => picture = value);

              setState(() {});
            },
            child: const Text("生成图片"),
          ),
        ),
      ),
    );
  }
}

class ImagePainter extends CustomPainter {
  Picture? picture;

  ImagePainter({required this.picture});

  @override
  void paint(Canvas canvas, Size size) {
    if (picture != null) {
      canvas.drawPicture(picture!);
    }
  }

  @override
  bool shouldRepaint(covariant CustomPainter oldDelegate) {
    return true;
  }
}
